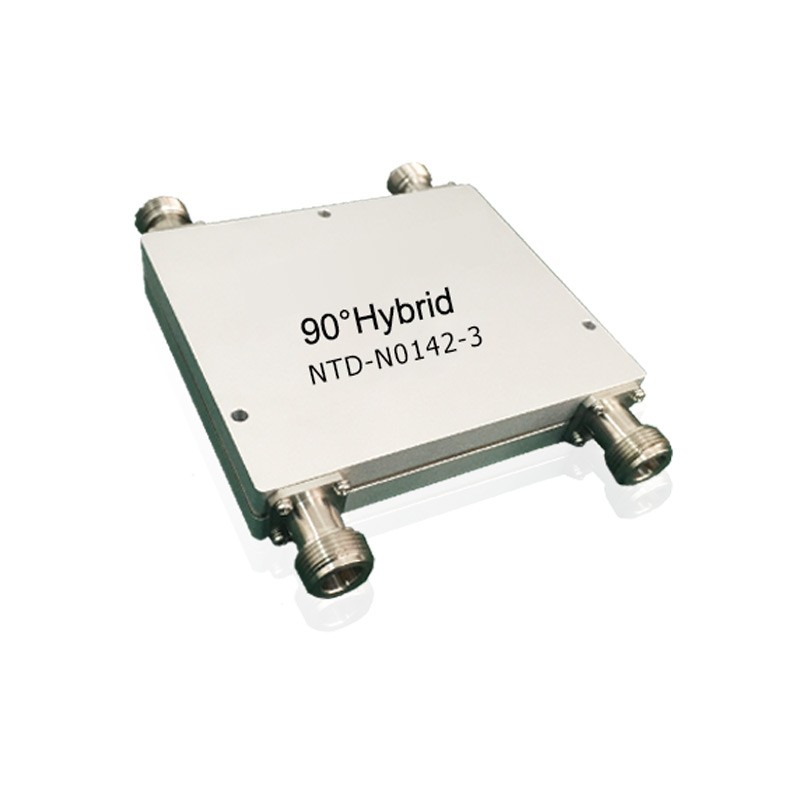

大功率90°电桥NTD-N01XX-3型

型号: NTD-N0142-3, NTD-N0143-3, NTD-N0144-3, NTD-N0145-3, NTD-N0146-3, NTD-N0147-3
索取资料及报价


型号:	NTD-N0142-3, NTD-N0143-3, NTD-N0144-3, NTD-N0145-3, NTD-N0146-3, NTD-N0147-3

产品介绍

NTD-N01XX-3系列大功率90°电桥

NTD-N01XX-3大功率90°电桥 NTD-N01XX-3系列大功率90°电桥采用N连接器，频率覆盖0.5-8GHz，具有插入损耗低、承受功率高等特点。型号频率范围（GHz）插入损耗（dB）隔离度（dB）驻波幅度平衡（dB）相位平衡（°）连接方式功率（W）NTD-N0142-30.08～10.80161.30±1.3±5N-K200NTD-N0143-30.698～0.960.30221.35

技术参数

型号	频率范围（GHz）	插入损耗（dB）	隔离度（dB）	驻波	幅度平衡（dB）	相位平衡（°）	连接方式	功率（W）
NTD-N0142-3	0.08～1	0.80	16	1.30	±1.3	±5	N-K	200
NTD-N0143-3	0.698～0.96	0.30	22	1.35	±0.3	±2	N-K	500
NTD-N0144-3	1.8～2.2	0.30	22	1.35	±0.3	±2	N-K	500
NTD-N0145-3	2.3～2.7	0.30	22	1.35	±0.3	±2	N-K	500
NTD-N0146-3	2～6	0.60	18	1.40	±0.7	±5	N-K	250
NTD-N0147-3	4～8	0.50	18	1.50	±0.5	±5	N-K	200
